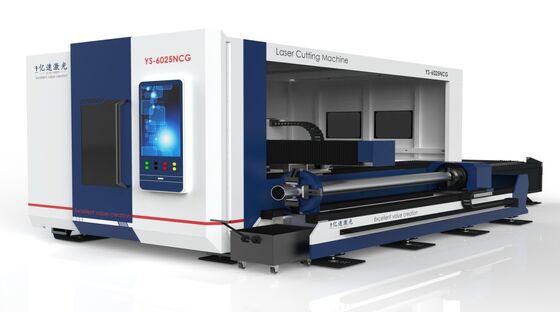

● 융합형 전면 교환 테이블 튜브 플레이트 기계, 한 기계에서 듀얼 시스템 구성으로 튜브와 플레이트를 동시에 처리할 수 있습니다.고객의 다양한 처리 요구를 충족교환 테이블 구조는 물품의 로딩 및 로딩의 효율성을 향상시킬 수 있습니다. 모든 라운드 외모는 고급스럽고 우아합니다.그리고 그것은 또한 현장에서 처리 환경을 개선 할 수 있습니다.
그것은 HIWIN P 레벨 선형 가이드, 통합 가로 빔, 정밀 나선 기어 지상 래크와 나선 기어 행성 감소기로 장착 된 철판 용접 침대를 채택합니다.기계의 높은 동적 반응과 안정적인 절단 정확도를 보장합니다..
■사양
|
사양
|
YS-3015NCG
|
YS-4015NCG
|
YS-4020NCG
|
YS-6020NCG
|
YS-6025NCG
|
|---|---|---|---|---|---|
|
잎 크기 (mm)- 네
|
3000 x 1500
|
4000 x 1500
|
4000 x 2000
|
6000 x 2000
|
6000 x 2500
|
|
X축 이동 거리는 (mm)- 네
|
3050
|
4050
|
4050
|
6050
|
6050
|
|
Y축 이동 거리는 (mm)- 네
|
1530
|
1530
|
2030
|
2030
|
2530
|
|
Z축 이동 거리는 (mm)- 네
|
120
|
120
|
120
|
120
|
120
|
|
레이저 전력- 네
|
1500~6000W
|
1500~6000W
|
1500~6000W
|
1500~6000W
|
1500~6000W
|
|
최대 작동 속도 (m/min)- 네
|
80~120
|
80~120
|
80~120
|
80~120
|
80~120
|
|
최대 가속- 네
|
0.8-1.2G
|
0.8-1.2G
|
0.8-1.2G
|
0.8-1.2G
|
0.8-1.2G
|
|
위치 정밀도 (mm)- 네
|
±0.03
|
±0.03
|
±0.03
|
±0.03
|
±0.03
|
|
반사 위치 정밀도 (mm)- 네
|
±0.02
|
±0.02
|
±0.02
|
±0.02
|
±0.02
|
■기계도구 구성
●B에서와 같은 섬유 레이저 절단 기계의 운영 시스템을 구성오치그리고 제이치안
●이러한 브랜드의 섬유 레이저를 구성합니다라이커스,맥스포토닉스...
●예를 들어 브랜드의 섬유 레이저 절단 머리를 구성
●E타이완의 HIWIN과 TBI의 P 레벨 정밀 선형 가이드와 조화를 이루었습니다.
●E정밀 나선형으로 켜져 있는
●E타이완의 정밀 나선형
●전체 시리즈는 내부 스트레스를 제거하기 위해 진동 스트레스 완화 처리를 받은 철판 용접 침대가 장착되어 있습니다.안정적인 정확성 및 사용자 동작 중에 변형이 없도록 보장합니다.유한 원소 분석 (FEM) 은 베드의 최적의 강도를 달성하기 위해 주름의 강화 갈비의 모양과 위치를 최적화하기 위해 적용됩니다.
●E에어컨 압축기와 함께 브랜드 산업형 일정한 온도 냉장고로 조화되었습니다.
●E첨단 통합 산업 제어 장치로 장착되어 있으며, 아무런 지연 없이 원활하게 작동합니다. 먼지, 방수 및 매력적인 외관을 가지고 있습니다.
