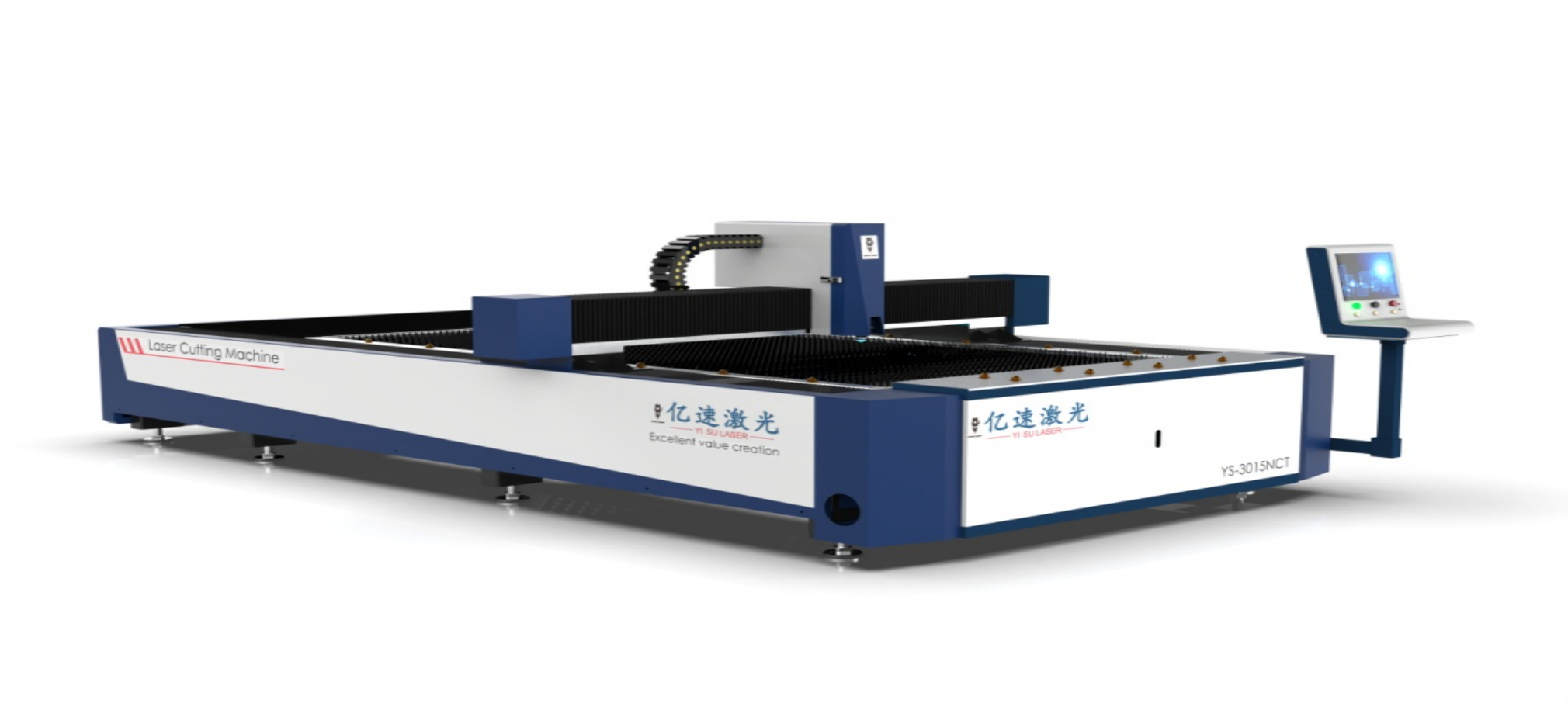

● 기계 히윈의 P 레벨 선형 가이드, 통합 가로 빔, 정밀 나선 기어 지상 래크 및 나선 기어 행성 축소 장치가 장착된 용접 된 철판 침대를 채택합니다.기계의 높은 동적 반응과 안정적인 절단 정확도를 보장합니다..
■사양
|
사양
|
YS-3015NCT
|
YS-4015NCT
|
YS-4020NCT
|
YS-6020NCT
|
YS-6025NCT
|
|---|---|---|---|---|---|
|
잎 크기 (mm)- 네
|
3000x1500
|
4000x1500
|
4000x2000
|
6000x2000
|
6000x2500
|
|
X축 이동 (mm)- 네
|
3050
|
4050
|
4050
|
6050
|
6050
|
|
Y축 이동 (mm)- 네
|
1530
|
1530
|
2030
|
2030
|
2530
|
|
Z축 이동 (mm)- 네
|
120
|
120
|
120
|
120
|
120
|
|
레이저 전력 (W)- 네
|
1500~6000
|
1500~6000
|
1500~6000
|
1500~6000
|
1500~6000
|
|
최대 속도 (m/min)- 네
|
80~120
|
80~120
|
80~120
|
80~120
|
80~120
|
|
최대 가속 (G)- 네
|
0.8-12
|
0.8-12
|
0.8-12
|
0.8-12
|
0.8-12
|
|
위치 정밀도 (mm)- 네
|
±0.03
|
±0.03
|
±0.03
|
±0.03
|
±0.03
|
|
반사 위치 정밀도 (mm)- 네
|
±0.02
|
±0.02
|
±0.02
|
±0.02
|
±0.02
|
■기계도구 구성
●B에서와 같은 섬유 레이저 절단 기계의 운영 시스템을 구성오치그리고 제이치안
●이러한 브랜드의 섬유 레이저를 구성합니다라이커스,맥스포토닉스...
●예를 들어 브랜드의 섬유 레이저 절단 머리를 구성
●E타이완의 HIWIN과 TBI의 P 레벨 정밀 선형 가이드와 조화를 이루었습니다.
●E정밀 나선형으로 켜져 있는
●E타이완의 정밀 나선형
●전체 시리즈는 내부 스트레스를 제거하기 위해 진동 스트레스 완화 처리를 받은 철판 용접 침대가 장착되어 있습니다.안정적인 정확성 및 사용자 동작 중에 변형이 없도록 보장합니다.유한 원소 분석 (FEM) 은 베드의 최적의 강도를 달성하기 위해 주름의 강화 갈비의 모양과 위치를 최적화하기 위해 적용됩니다.
●E에어컨 압축기와 함께 브랜드 산업형 일정한 온도 냉장고로 조화되었습니다.
●E첨단 통합 산업 제어 장치로 장착되어 있으며, 아무런 지연 없이 원활하게 작동합니다. 먼지, 방수 및 매력적인 외관을 가지고 있습니다.
