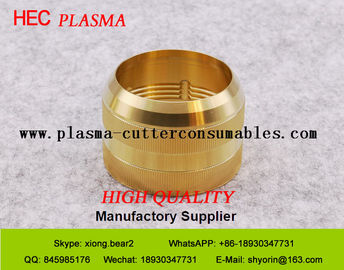

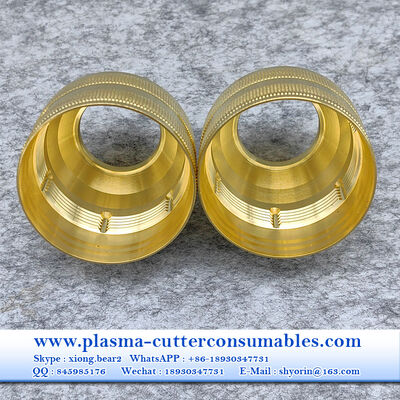

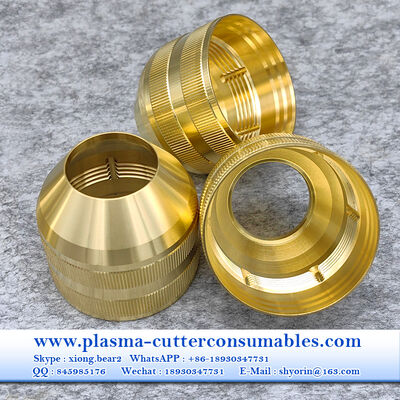

플라즈마 소모품 .11.848.401.081 G521 Kjellberg HiFocus 플라즈마 액세서리 보호 캡
Shanghai ZhouBo Welding & Cutting Technology는 플라즈마 소모품 전극, 노즐, 쉴드, 스월 링, 내부 캡, 리테이닝 캡, 워터 튜브, 토치 본체 등을 전문적으로 생산하는 제조업체입니다. 수십 년간의 수출 경험을 바탕으로 전 세계적으로 경쟁력 있는 제품을 제공하고 있습니다.
저희 회사는 다음을 생산합니다:
1. HT4400, HPR400XD, HPR260XD, HPR130XD, HPR260, HPR130, HSD130, HD3070, HD4070, HT2000, MAX200, POWERMAX1650, POWERMAX1250, POWERMAX65, POWERMAX85, POWERMAX45, POWERMAX30 등의 소모품.
2. Kjellberg HiFocus80i, HiFocus100i, HiFocus130i, HiFocus160i, HiFocus280i, HiFocus360i, HiFocus440i 등의 소모품.
3. Esab PT-25, PT-36, PT-37, PT-600, PT-15XL, PT-19XL, PT-31XL 등의 소모품.
| 기계 | HEC NO. | Thum NO. | Ref NO. | 설명 |
|
Hifocus 280i Hifocus 360i Hifocus 440i (탄소강) |
K94211 | G901Y | .11.848.201.142 | 냉각 튜브 |
| K94212 | G902Y | .11.852.201.142 | 냉각 튜브 | |
| K94241 | G931Y | .11.848.401.142 | 냉각 튜브 | |
| K0402 | G002Y | .11.848.221.300 | 음극 O2 | |
| K0105 | G015Y | .11.848.231.350 | 음극 O2 | |
| K0101 | G011Y | .11.848.231.320 | 음극 O2 | |
| K0106 | G016Y | .11.848.231.360 | 음극 O2 | |
| K0402 | G092Y | .11.848.401.310 | 음극 O2 | |
| K7441 | G101 | .11.848.221.145 | 가스 가이드 | |
| K1466 | G2006 | .11.848.221.406 | 노즐 O2 25A | |
| K1467 | G2007 | .11.848.221.407 | 노즐 O2 35A | |
| K54124 | G3004 | .11.848.201.1604 | 노즐 캡 | |
| K641515 | G4015 | .11.848.201.1515 | 스월 가스 캡 | |
| K641220 | G4020 | .11.848.201.1520 | 스월 가스 캡 | |
| K44191 | G501 | .11.848.201.081 | 보호 캡 | |
| K0403 | G003Y | .11.848.221.310 | 음극 -O2 | |
| K7442 | G102 | .11.848.221.146 | 가스 가이드 | |
| K1466 | G2006Y | .11.848.221.406 | 노즐 O2 | |
| K1467 | G2007Y | .11.848.221.407 | 노즐 O2 | |
| K1468 | G2008Y | .11.848.221.408 | 노즐 O2 50A | |
| K14610 | G2010Y | .11.848.221.410 | 노즐 O2 80A | |
| K14612 | G2012Y | .11.848.221.412 | 노즐 O2 120A | |
| K14614 | G2014Y | .11.848.221.414 | 노즐 O2 160A | |
| K14616 | G2016Y | .11.848.221.416 | 노즐 O2 200A | |
| K14826 | G2326Y | .11.848.221.426 | 노즐 | |
| K14830 | G2330Y | .11.848.221.430 | 노즐 | |
| K14831 | G2331Y | .11.848.221.431 | 노즐 | |
| K11014 | G2514 | .11.848.311.614 | 노즐 | |
| K11015 | G2515 | .11.848.311.615 | 노즐 | |
| K11016 | G2516 | .11.848.311.616 | 노즐 | |
| K11018 | G2518 | .11.848.311.618 | 노즐 | |
| K11125 | G2725 | .11.848.411.625 | 노즐 | |
| K11127 | G2727 | .11.848.411.627 | 노즐 | |
| K11129 | G2729 | .11.848.411.629 | 노즐 | |
| K541228 | G3028 | .11.848.201.1628 | 노즐 캡 | |
| K641522 | G4022 | .11.848.201.1522 | 스월 가스 캡 | |
| K641525 | G4025 | .11.848.201.1525 | 스월 가스 캡 | |
| K641530 | G4030 | .11.848.201.1530 | 스월 가스 캡 | |
| K04242 | G032Y | .11.848.421.310 | 음극 O2 | |
| K04244 | G034Y | .11.848.421.330 | 음극 O2 | |
| K74251 | G121 | .11.848.421.145 | 가스 가이드 | |
| K14826 | G2326Y | .11.848.421.426 | 노즐 O2 280A | |
| K14830 | G2330Y | .11.848.421.430 | 노즐 O2 360A | |
| K14831 | G2331Y | .11.848.421.431 | 노즐 -O2-400A | |
| K541409 | G3209 | .11.848.401.1609 | 노즐 캡 | |
| K541419 | G3219 | .11.848.401.1619 | 노즐 캡 | |
| K541429 | G3229 | .11.848.401.1629 | 노즐 캡 | |
| K641745 | G4345 | .11.848.401.1545 | 스월 가스 캡 | |
| K641750 | G4350 | .11.848.401.1550 | 스월 가스 캡 | |
| K641755 | G4355 | .11.848.401.1555 | 스월 가스 캡 | |
| K44201 | G521 | .11.848.401.081 | 보호 캡 | |
| K94211 | G901Y | .11.848.201.142 | 워터 튜브 | |
| K94212 | G902Y | .11.852.201.142 | 워터 튜브 | |
| K94241 | G931Y | .11.848.401.142 | 워터 튜브 |
기술 지원:
공작 기계의 간섭 방지 배선 조치
NC 플라즈마 아크 절단 시스템의 CNC 장치 및 서보 장치는 시스템의 핵심 부분이며, 전원 공급 장치는 간섭이 발생하는 주요 경로입니다. 전원 공급 장치의 간섭은 주로 임피던스 커플링 전원 공급 라인에서 발생하며, 다양한 고출력 전기 장비가 간섭의 주요 원인입니다.
3.1 차폐 와이어를 사용한 전원 공급 장치 입력 라인
NC 플라즈마 아크 절단 시스템의 전원 라인. 절단 토치의 음극 라인과 플라즈마/아크 라인은 슬라이딩 지지대에 평행하게 수십 미터 동안 배치되어 있으며, 이는 전자기 간섭을 유발합니다. 토치 음극 라인은 플라즈마 전원에서 나오며, 토치 음극의 DC 전류는 100암페어입니다. 이로 인해 전자기장이 생성되고, 고주파 아크의 고주파 신호가 CNC 장치 및 서보 장치의 전원을 커플링하여 전자기 간섭을 일으킵니다.
차폐 케이블의 차폐층으로 구리와 알루미늄을 사용하면 고주파 전자기 차폐의 간섭을 효과적으로 억제할 수 있으며, 접지는 정전 유도 코어 와이어의 필드 변화를 억제할 수 있습니다.
3.2 전원 필터 사용
전원 필터는 간섭 방지에 필수적인 구성 요소이며, 고주파 및 저주파 구간에서 우수한 간섭 억제 성능을 제공합니다. 사용 시 주의 사항:
A) 필터는 전도성 금속 표면에 설치하거나, 접지를 통해 접지해야 합니다.
B) 필터 위치는 전원 라인 입구에 최대한 가깝게 설치해야 합니다.
C) 필터 입출력에는 차폐 와이어 또는 연선 사용을 권장합니다.
D) 입출력 라인의 상호 커플링을 피하고, 차폐 와이어와 함께 입출력 라인을 묶어서 사용하는 것은 절대 금지합니다.
